Fundament pod słup oświetleniowy: wymiary i montaż

Jeśli planujesz postawić słup oświetleniowy w ogrodzie, na parkingu czy przy drodze, stabilny fundament to podstawa, która decyduje o bezpieczeństwie i trwałości całej konstrukcji. Rozmawiając z Tobą o tym, jak uniknąć przechyleń czy awarii po pierwszym silniejszym wietrze, skupię się na kluczowych aspektach: głębokości osadzenia, rodzajach fundamentów prefabrykowanych i systemach kotwiących, a także na doborze wymiarów zależnych od wysokości słupa i warunków gruntowych. Te elementy pozwolą Ci precyzyjnie zaplanować montaż, oszczędzając czas i nerwy.

• Głębokość osadzenia fundamentu pod słup
• Rodzaje fundamentów pod słupy oświetleniowe
• Wymiary fundamentów do słupów oświetleniowych
• Dobór fundamentu do wysokości słupa
• Montaż fundamentu pod słup oświetleniowy
• Kotwy w fundamencie słupa oświetleniowego
• Fundament pod słup a warunki gruntowe
• Pytania i odpowiedzi

Głębokość osadzenia fundamentu pod słup

Głębokość osadzenia fundamentu pod słup oświetleniowy stanowi kluczowy parametr stabilności, bezpośrednio wpływający na odporność na wiatr i obciążenia dynamiczne. Zazwyczaj wynosi ona 1/6 do 1/5 wysokości słupa, co dla konstrukcji 6-metrowej oznacza 1 do 1,2 metra. W gruntach gliniastych lub piaszczystych ta wartość może wzrosnąć, by przeciwdziałać osiadaniu. Prefabrykaty betonowe upraszczają proces, oferując gotowe głębie od 80 cm wzwyż. Wybór zależy od projektu, ale zawsze wymaga analizy nośności gruntu.

Przy bezpośrednim betonowaniu słupa w otworze gruntowym głębokość musi uwzględniać strefę przemarzania, sięgającą w Polsce nawet 1,4 metra w chłodniejszych regionach. To zapobiega pękaniu betonu zimą. Dla słupów o wysokości powyżej 8 metrów zalecana jest głębsza podstawa, minimum 1,5 metra. Inżynierowie często stosują wzór: głębokość = 0,2 × wysokość słupa plus margines na warunki lokalne. Taka precyzja minimalizuje ryzyko wywrotki.

W przypadku systemów kotwiących, jak śruby gruntowe, głębokość osadzenia kotew osiąga 1,5–2 metry, w zależności od średnicy słupa. Montaż tych elementów wymaga wiertnicy, co skraca czas pracy do kilku godzin. Prefabrykowane fundamenty zintegrowane z kotwami mają fabrycznie określoną głębokość, dopasowaną do norm PN-EN 40. Zawsze sprawdzaj specyfikację producenta przed zakupem.

Zobacz także: Jaki kabel do oświetlenia? Przekrój i typ

Rodzaje fundamentów pod słupy oświetleniowe

Fundamenty pod słupy oświetleniowe dzielą się na tradycyjne betonowane na miejscu i nowoczesne prefabrykaty, które rewolucjonizują montaż. Pierwsze polegają na wylaniu mieszanki w wykopie, co trwa dniami i zależy od pogody. Prefabrykowane bloki betonowe, wyposażone w tuleje kotwiące, instaluje się w godziny, idealne dla firm drogowych czy inwestorów prywatnych. Systemy kotwiące, np. na bazie prętów zbrojeniowych, oferują demontowalność.

Innym wariantem są fundamenty spiralne lub helicalne, wkręcane w grunt bez kopania. Nadają się do słupów o wysokości do 10 metrów w gruntach spoistych. Betonowe prefabrykaty C20/25 lub C30/37 wytrzymują obciążenia do 5 ton, z kotwami M20–M30. Wybór rodzaju zależy od dostępności sprzętu i terminu realizacji projektu. Każdy typ ma atest, potwierdzający zgodność z normami.

Hybrydowe rozwiązania łączą prefabrykat z dodatkowym betonowaniem wokół, zwiększając stabilność w słabych gruntach. Dla oświetlenia ulicznego popularne są fundamenty zintegrowane z drenażem, zapobiegające podmakaniu. Koszt prefabrykatów zaczyna się od kilkuset złotych za sztukę, czyniąc je opłacalnymi. Zawsze dopasuj rodzaj do specyfiki słupa oświetleniowego.

Zobacz także: Minimalny Poziom Natężenia Oświetlenia Dla Stanowisk Biurowych - Wymagania i Standardy

Wymiary fundamentów do słupów oświetleniowych

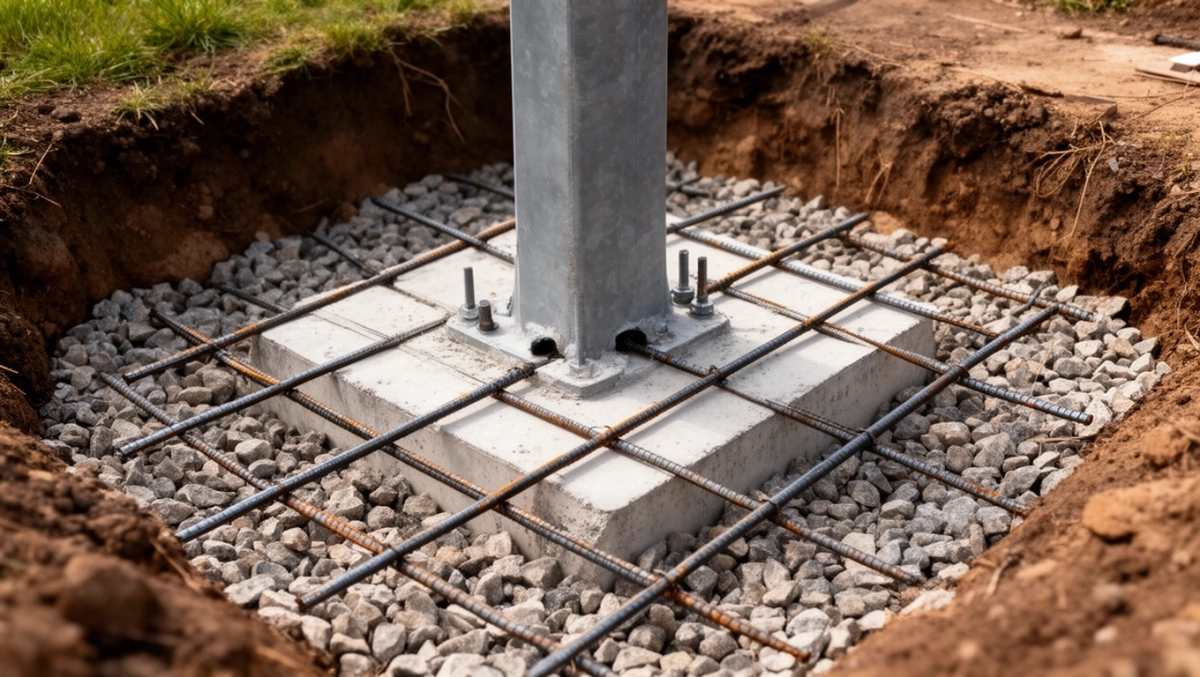

Typowe wymiary fundamentów pod słupy oświetleniowe obejmują wysokość 80–150 cm i średnicę podstawy 30–60 cm, dostosowane do masy konstrukcji. Dla lekkich słupów ogrodowych wystarczy blok 40x40x100 cm, podczas gdy uliczne wymagają 50x50x120 cm lub więcej. Szerokość podstawy musi pomieścić flanszę słupa, zazwyczaj 200–400 mm. Zbrojenie prętami 12–16 mm wzmacnia całość.

Głębokość wykopu przekracza wysokość fundamentu o 20–30 cm na podsypkę żwirową. W prefabrykatach otwory na kotwy mają precyzyjne rozstawy, np. kwadrat 200x200 mm. Dla słupów o większej średnicy podstawa rośnie do 70 cm. Wymiary dobiera się wg kalkulacji statycznej, uwzględniającej wiatr do 150 km/h.

Standardowe prefabrykaty dostępne na rynku mają wymiary znormalizowane: 30x30x80 cm dla 4 m słupów, 60x60x150 cm dla 12 m. Grubość ścianek w cylindrycznych wynosi 8–12 cm. Taki dobór zapewnia równomierne rozłożenie sił. Przed zakupem zmierz podstawę słupa dokładnie.

Dobór fundamentu do wysokości słupa

Dobór fundamentu zależy przede wszystkim od wysokości słupa oświetleniowego, jego masy i ramion opraw. Dla słupów 4–6 m wystarcza fundament o głębokości 80 cm i podstawie 40 cm. Wyższe konstrukcje, powyżej 8 m, wymagają proporcjonalnie głębszych bloków, do 150 cm. Cięższe słupy z wieloma oprawami potrzebują szerszej podstawy, by uniknąć momentów skręcających.

Poniższy wykres ilustruje zalecaną minimalną głębokość osadzenia w zależności od wysokości słupa dla standardowych gruntów.

Tabela porównawcza pokazuje, jak wysokość słupa wpływa na wymagania fundamentu. Dla 6-metrowego słupa masa ok. 100 kg dyktuje blok 100 cm głębokości. Przy 12 metrach, z masą 300 kg, potrzebny jest 150 cm plus wzmocnione kotwy. Zawsze konsultuj z normami lub specjalistą.

Montaż fundamentu pod słup oświetleniowy

Montaż zaczyna się od wyboru miejsca, wolnego od kabli i rur podziemnych. Wykop o wymiarach fundamentu plus 20 cm marginu wypełnia się 15 cm żwirem, ubitym wibratorem. Prefabrykat opuszcza się dźwigiem lub ręcznie, poziomując niweletą. Kotwy smaruje się antykorozyjnie przed osadzeniem słupa.

Następnie wylewa się beton wokół prefabrykatu, C25/30 z włóknami, dla lepszej adhezji. Czas wiązania to 48 godzin, po czym mocuje się słup kluczami dynamometrycznymi. W systemach kotwiących wkręca się śruby wiertarką gruntową, kontrolując moment obrotowy. Cały proces dla jednego słupa trwa 2–4 godziny.

• Sprawdź poziom gruntu i oznaczenia kotew.
• Ubij podsypkę do 95% gęstości Proctora.
• Użyj szalunków przy nieregularnych wykopach.
• Zabezpiecz przed deszczem folią.

Kotwy w fundamencie słupa oświetleniowego

Kotwy w fundamencie słupa oświetleniowego to pręty gwintowane M20–M36, rozstawione wg wzoru podstawy słupa, zazwyczaj 100–300 mm. Zapewniają sztywne połączenie flanszy z betonem, przenosząc siły ścinające. Długość kotew wynosi 50–80 cm, z nakrętkami i podkładkami samoblokującymi. Materiał ocynkowany ogniowo chroni przed rdzą.

Rozstaw kotew musi być identyczny z otworami w stopie słupa, by uniknąć naprężeń. Dla kwadratowych podstaw 4-otworowych rozstaw to 160x160 mm, dla okrągłych – koło o średnicy 250 mm. W prefabrykatach tuleje prowadzące ułatwiają centrowanie. Moment dokręcania: 200–500 Nm, zależnie od średnicy.

W systemach bezbetonowych kotwy gruntowe zastępują tradycyjne, wkręcane na głębokość 2–3 m. Pozwalają na demontaż bez strat. Zawsze stosuj homologowane elementy. Precyzyjny montaż kotew decyduje o trwałości całej instalacji.

Fundament pod słup a warunki gruntowe

Warunki gruntowe determinują wielkość i typ fundamentu pod słup oświetleniowy, bo nośność gleby decyduje o stabilności. W gruntach piaszczystych wymaga się głębszego osadzenia, nawet 1/4 wysokości słupa. Gliny spoiste tolerują płytsze bloki, ale z lepszym zbrojeniem. Badanie geotechniczne SONDA lub CPT jest zalecane dla większych instalacji.

W gruntach słabych, jak torf, stosuje się pale lub wymianę gruntu na kruszywo. Dla stref przemarzania powyżej 1,2 m fundament musi sięgać niżej. Odpływ wody gruntowej wpływa na wybór drenażu wokół bloku. Zależy to od klasy gruntu wg normy PN-B-06200.

• Piasek: wysoka nośność, płytki fundament.
• Glina: średnia, wzmocnione kotwy.
• Torf: pale lub wymiana 1 m gruntu.
• Skalisty: minimalne wymiary.

Pytania i odpowiedzi

• Jaka jest zalecana głębokość osadzenia słupa oświetleniowego w fundamencie?

  W przypadku bezpośredniego zabetonowania w gruncie standardowa głębokość wynosi 1/6–1/5 wysokości słupa, np. dla słupa 6 m – 1–1,2 m. Przy montażu na prefabrykacie głębokość określa projekt i rodzaj fundamentu.

• Jakie są typowe wymiary prefabrykowanych fundamentów pod słupy oświetleniowe?

  Typowe fundamenty mają wysokość 80–150 cm oraz średnicę lub szerokość podstawy 30–60 cm. Wymiary dobiera się indywidualnie na podstawie parametrów słupa i warunków terenowych.

• Od czego zależy dobór wymiarów fundamentu pod słup oświetleniowy?

  Wymiary zależą od wysokości i masy słupa, warunków gruntowych oraz obciążeń. Wyższy i cięższy słup wymaga większego i głębszego fundamentu dla stabilności.

• Jak dopasować rozstaw kotew w fundamencie do słupa oświetleniowego?

  Rozstaw kotew musi być precyzyjnie dopasowany do podstawy słupa, zazwyczaj w zakresie 100–300 mm, aby uniknąć nierównomiernego obciążenia i zapewnić stabilność.
