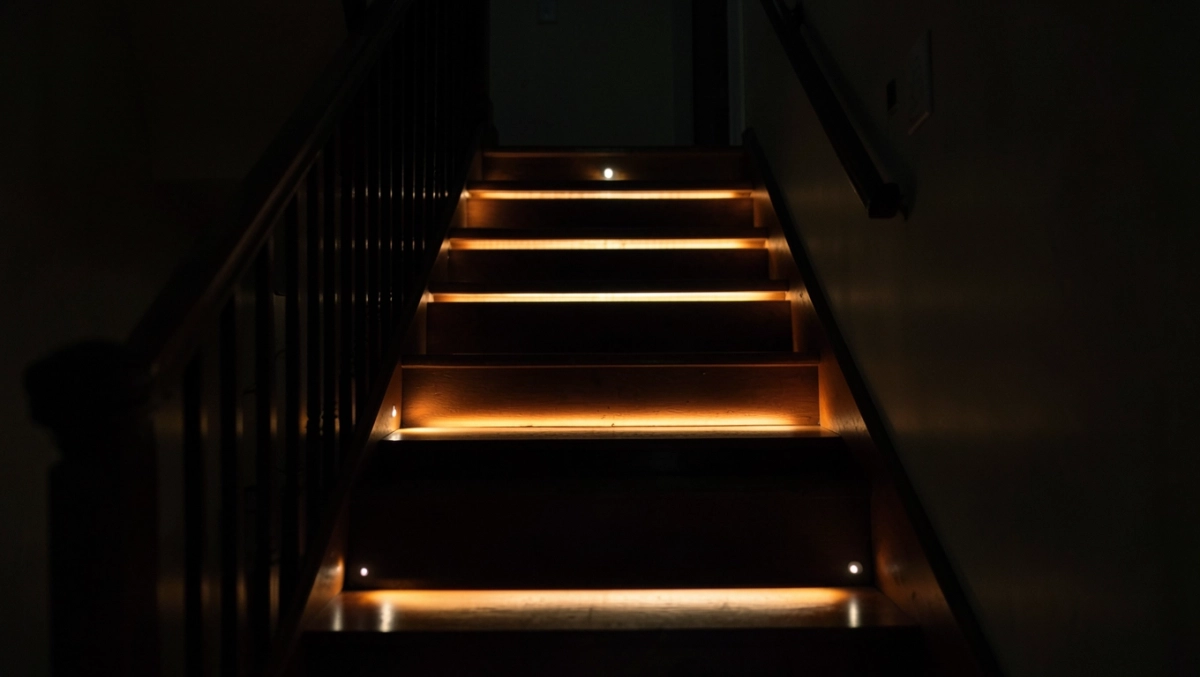

Jak podłączyć oświetlenie schodowe z czujnikami ruchu

Pamiętasz te chwile, gdy wchodzisz na schody po zmroku i każdy stopień czai się jak przeszkoda? Oświetlenie schodowe z czujnikami ruchu zmienia to w prosty gest bezpieczeństwa, automatycznie rozświetlając drogę. W tym przewodniku krok po kroku omówimy planowanie rozmieszczenia elementów na wysokości 1–1,5 m, wybór materiałów do podłączenia przewodów fazowych i neutralnych, montaż czujników na końcach schodów oraz schemat z dwoma czujnikami działającymi równolegle. Dzięki temu zyskasz nie tylko komfort, ale i oszczędność energii bez zbędnych komplikacji.

• Planowanie oświetlenia schodowego z czujnikami
• Materiały do podłączenia oświetlenia schodowego
• Montaż czujników ruchu na schodach
• Podłączenie taśmy LED w oświetleniu schodowym
• Schemat podłączenia z dwoma czujnikami ruchu
• Testowanie podłączenia oświetlenia schodowego
• Regulacja czujników w oświetleniu schodowym
• Pytania i odpowiedzi

Planowanie oświetlenia schodowego z czujnikami

Przed pierwszymi działaniami oceń długość schodów i ich nachylenie, by czujniki na obu końcach wychwytywały ruch z każdej strony. Umieść je na wysokości 1–1,5 m od podłogi, skierowane w stronę stopni, co zapewni wykrywanie nawet szybkich kroków. Źródło zasilania powinno być blisko, najlepiej w skrzynce rozdzielczej lub puszce pod schodami. Narysuj szkic z przebiegiem przewodów, uwzględniając fazę, neutralny i uziemienie dla bezpieczeństwa. Taka precyzja minimalizuje błędy podczas montażu.

Rozważ kierunek ruchu – czujnik na dole aktywuje się przy wchodzeniu, górny przy schodzeniu, tworząc ciągłe oświetlenie. Unikaj przeszkód jak balustrady blokujące zasięg. Dla schodów dwustronnych planuj dwa niezależne obwody lub jeden zmostkowany. Wysokość montażu dostosuj do wzrostu domowników, testując zasięg ręką. To podejście gwarantuje niezawodne działanie bez fałszywych wyzwleń od zwierząt.

Zasady rozmieszczenia przewodów

• Prowadź przewody w listwach maskujących lub rurkach ochronnych wzdłuż ścian.
• Utrzymuj odległość minimum 20 cm od źródeł ciepła.
• Zabezpiecz połączenia taśmą izolacyjną na łączeniach.

Sprawdź obciążalność instalacji – taśma LED o mocy 10 W/m wymaga co najmniej 1,5 mm² przekroju przewodu. Planuj zaciski WAGO dla szybkich połączeń bez lutowania. Na tym etapie zanotuj parametry napięcia, zwykle 12 V DC dla niskiego ryzyka.

Zobacz także: Jaki kabel do oświetlenia? Przekrój i typ

Materiały do podłączenia oświetlenia schodowego

Podstawą jest taśma LED wodoodporna o barwie ciepłej, idealna do schodów, z gęstością diod 60–120 na metr dla równomiernego światła. Czujniki ruchu PIR o zasięgu 5–10 m i regulacją czasu świecenia uzupełniają zestaw. Zasilacz 12 V o mocy przekraczającej sumę obciążeń zapobiega przegrzewaniu. Przewody 2x1,5 mm² do fazy i neutralnego, plus uziemiający dla normy.

Narzędzia obejmują multimetr do weryfikacji napięcia, śrubokręty izolowane i zaciski sprężynowe. Taśma dwustronna lub klipsy do mocowania taśmy na stopniach. Izolacja termokurczliwa chroni styki przed wilgocią. Lista ta wystarcza na samodzielny montaż bez elektryka.

• Taśma LED: 5–10 m w zależności od długości schodów.
• Dwa czujniki ruchu z regulacją czułości.
• Zasilacz impulsowy 12 V/2 A.
• Przewody: fazowy brązowy, neutralny niebieski, ochronny żółto-zielony.
• Narzędzia: multimetr, zaciski WAGO, taśma izolacyjna.

Montaż czujników ruchu na schodach

Odłącz prąd w rozdzielnicy i potwierdź multimetrzem brak napięcia na przewodach. Wybierz puszki montażowe na końcach schodów, wierć otwory pod kołki rozporowe. Zamocuj czujniki śrubami, ustawiając je pod kątem 45 stopni ku stopniom. Podłącz przewody: faza do wejścia L czujnika, neutralny do N, wyjście do taśmy. Izoluj nieużywane zaciski.

Zobacz także: Minimalny Poziom Natężenia Oświetlenia Dla Stanowisk Biurowych - Wymagania i Standardy

Na górze schodów powtórz proces, ale skieruj detektor w dół dla pełnego pokrycia. Użyj poziomicy, by uniknąć przechyleń wpływających na zasięg. Przewody poprowadź dyskretnie wzdłuż balustrady lub pod stopniami. Dla schodów zewnętrznych wybierz modele IP65 odporne na deszcz.

Testuj suchy montaż przed podłączeniem – poruszaj się, sprawdzając pole widzenia. Dostosuj wysokość, jeśli dzieci lub psy powodują błędy. To etap kluczowy dla późniejszego działania systemu.

Podłączenie taśmy LED w oświetleniu schodowym

Zmierz dokładną długość schodów i tnij taśmę w wyznaczonych miejscach, zachowując polaryzację plus i minus. Oczyść powierzchnie stopni alkoholem, naklej taśmę od dołu w górę dla równomiernego rozkładu światła. Podłącz końce do przewodów z czujników za pomocą konektorów wciskowych. Unikaj ostrych zagięć, stosując profile aluminiowe dla odprowadzania ciepła.

Połącz obie strony taśmy równolegle do zasilacza, jeśli schody są długie. Użyj lutowania lub zacisków dla trwałości. Przewód fazowy z czujnika do plusa taśmy, neutralny do minusa. Sprawdź ciągłość obwodu multimetrem przed włączeniem.

Mocowanie na stopniach wymaga taśmy 3M o wysokiej przyczepności, odpornej na deptanie. Dla estetyki ukryj zasilacz w szafce pod schodami. To połączenie zapewnia jasność 300–500 lumenów na metr.

Schemat podłączenia z dwoma czujnikami ruchu

Czujniki łączymy równolegle: faza z zasilacza do obu wejść L, wyjścia NO1 i NO2 do plusa taśmy LED. Neutralny wspólny do N czujników i minusa taśmy. Uziemienie opcjonalne do obudów metalowych. Schemat zakłada 12 V DC, z mostkowaniem dla aktywacji dowolnego czujnika.

Użyj zacisków WAGO 221 dla bezproblemowych połączeń wieloprzewodowych. Schemat ten działa na zasadzie OR – jeden ruch włącza całość. Dla włączników schodowych zastąp czujniki stycznnikami bistabilnymi, zachowując tę samą logikę.

Testowanie podłączenia oświetlenia schodowego

Włącz prąd i przejdź schodami z dołu – światło powinno zapalić się po 1–2 sekundach. Sprawdź górny czujnik schodząc, obserwując ciągłość świecenia. Multimetrem zmierz napięcie na taśmie: 11,5–12,5 V. Symuluj ciemność zakrywając detektory, by wykluczyć dzienne wyzwolenia.

Przetestuj w nocy, chodząc różnymi prędkościami z obu stron. Zwróć uwagę na opóźnienie wyłączenia – domyślnie 30–60 s. Jeśli przerwy w oświetleniu, sprawdź połączenia na styku przewodów. To weryfikuje pełne działanie systemu.

Zaangażuj domowników w testy, by złapać nietypowe scenariusze jak mijanie się na schodach. Poprawia to komfort codziennego użytkowania.

Regulacja czujników w oświetleniu schodowym

Ustaw pokrętło LUX na minimum dla nocnego działania, testując w półmroku. Czas świecenia reguluj na 1–5 minut, zależnie od szybkości wchodzenia. Czułość dostosuj do otoczenia – wyższa dla szerokich schodów, niższa przy oknach. Kręć powoli, przechodząc wielokrotnie.

Jeśli fałszywe działania od wiatru lub zwierząt, zmniejsz zasięg maskując boki taśmą. Dla precyzji użyj aplikacji do symulacji, ale manualna regulacja wystarcza. Powtórz z obu stron dla symetrii.

Ostateczna kalibracja wieczorem zapewni bezbłędną pracę przez lata. Monitoruj przez tydzień, korygując subtelnie.

Pytania i odpowiedzi

• Jak podłączyć oświetlenie schodowe z dwoma czujnikami ruchu?

  Odłącz prąd u źródła. Zamontuj czujniki na początku i końcu schodów na wysokości 1-1,5 m. Podłącz je równolegle do taśmy LED i zasilacza: fazę (L) i neutralny (N) do zacisków czujników, zachowując polaryzację. Użyj schematu z połączeniem szeregowym taśmy LED. Po podłączeniu przetestuj system.

• Jakie materiały i narzędzia są potrzebne do montażu oświetlenia schodowego?

  Przygotuj taśmę LED, dwa czujniki ruchu, zasilacz 12/24V, przewody 1,5 mm², zaciski WAGO, multimetr, śrubokręty, taśmę izolacyjną i drabinkę. Narzędzia podstawowe wystarczą do samodzielnego montażu.

• Gdzie umieścić czujniki ruchu w oświetleniu schodowym?

  Umieść pierwszy czujnik na początku schodów, drugi na końcu, na wysokości 1-1,5 m, skierowane w stronę ruchu. Zapewnij zasięg pokrywający całą długość schodów dla optymalnego wykrywania i uniknięcia fałszywych wyzwoleń.

• Jak przetestować podłączenie oświetlenia schodowego?

  Po montażu włącz prąd i przejdź schodami w ciemności. Sprawdź, czy światło włącza się automatycznie i gaśnie po ustaniu ruchu. Dostosuj czułość i czas opóźnienia czujników multimetrem, testując w warunkach nocnych.
